| ø |  |
 |

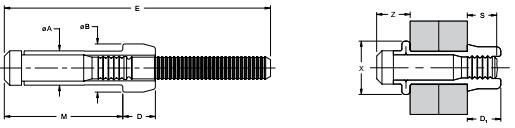

øA | øB | D | D1 | E | M | S | X | Z |  |
 |
编号 | ||
| nom | min | max | min | max | max | max | max | max | min | max | max | nom | max | kn max | kn min | |
| 4.8 (3/16) |
2.36 | 3.99 | 5.28 | 5.64 | 5.2 | 7.32 | 4.95 | 5.26 | 37.11 | 12.41 | 6.39 | 7.54 | 5.35 | 12.4 | 8 | 21021-00602 |
| 3.99 | 5.59 | 38.69 | 14.01 | 21021-00603 | ||||||||||||
| 5.59 | 7.16 | 40.27 | 15.59 | 21021-00604 | ||||||||||||
| 7.16 | 8.76 | 41.84 | 17.19 | 21021-00605 | ||||||||||||
| 8.76 | 10.34 | 43.41 | 18.76 | 21021-00606 | ||||||||||||
| 10.34 | 11.94 | 44.99 | 20.36 | 21021-00607 | ||||||||||||
| 11.94 | 13.51 | 46.56 | 21.94 | 21021-00608 | ||||||||||||
| 13.51 | 15.11 | 48.14 | 23.54 | 21021-00609 | ||||||||||||
| 15.11 | 16.69 | 49.71 | 25.11 | 21021-00610 | ||||||||||||
| 16.69 | 18.29 | 51.29 | 26.71 | 21021-00611 | ||||||||||||
| 18.29 | 19.89 | 52.86 | 28.29 | 21021-00612 | ||||||||||||
| 6.4 (1/4) |
2.36 | 3.99 | 7.04 | 7.42 | 6.78 | 9.7 | 6.61 | 7.88 | 45.87 | 16.51 | 8.76 | 9.65 | 7.24 | 22.69 | 14.46 | 21021-00802 |
| 3.99 | 5.59 | 47.32 | 18.11 | 21021-00803 | ||||||||||||
| 5.59 | 7.16 | 48.89 | 19.69 | 21021-00804 | ||||||||||||
| 7.16 | 8.76 | 50.47 | 21.29 | 21021-00805 | ||||||||||||
| 8.76 | 10.34 | 52.04 | 22.86 | 21021-00806 | ||||||||||||
| 10.34 | 11.94 | 53.62 | 24.46 | 21021-00807 | ||||||||||||
| 11.94 | 13.51 | 55.19 | 26.04 | 21021-00808 | ||||||||||||
| 13.51 | 15.11 | 56.77 | 27.64 | 21021-00809 | ||||||||||||
| 15.11 | 16.69 | 58.34 | 29.21 | 21021-00810 | ||||||||||||
| 16.69 | 18.29 | 59.92 | 30.81 | 21021-00811 | ||||||||||||
| 18.29 | 19.89 | 61.49 | 32.39 | 21021-00812 | ||||||||||||
