产品介绍：
Cherry螺母板铆钉是“拉”或“空心”型铆钉。它们用于不需要自紧式铆钉的高剪切强度的地方。这种设计提供了良好的夹紧和优良的孔填充特性，在一个便宜的铆钉。这种铆钉主要用于螺母板的应用和满足转矩，推动了nasm25027螺母板要求。在低碳钢和不锈钢铆钉一套可用，满足ms20604和ms20605要求。

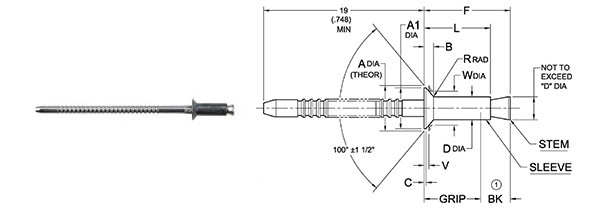

尺寸规格：
| 编号 | A 最大 | A1 实际最小 |
B 参考 | BK ① | C 最小 | D | R | V | 孔的限制 | |||
| 最小 | 最大 | 最小 | 最大 | 最小 | 最大 | |||||||
| -25 | 3,90 (.154) |
3,40 (.134) |
0,60 (.024) |
4,2 (.165) |
0,05 (.0020) |
2,42 (.095) |
2,48 (.098) |
0,10 (.004) |
0,25 (.012) |
0,42 (.017) |
2,50 (.098) |
2,56 (.101) |
| -30 | 4,70 (.185) |
4,10 (.161) |
0,73 (.029) |
4,6 (.181) |
0,06 (.0025) |
2,92 (.115) |
2,98 (.117) |
0,20 (.008) |
0,41 (.016) |
0,49 (.019) |
3,00 (.118) |
3,06 (.120) |
| -35 | 5,50 (.217) |
4,80 (.189) |
0,85 (.033) |
4,9 (.193) |
0,07 (.0028) |
3,40 (.134) |
3,47 (.137) |
0,55 (.022) |
3,50 (.138) |
3,58 (.141) |
||
| 编号 | 控制范围 | -25 直径 | -30 直径 | -35 直径 | |||||||
| 最小 | 最大 | L 最大 | F 最大 | 体重公斤 / 1000件 |
L 最大 | F 最大 | 体重公斤 / 1000件 |
L 最大 | F 最大 | 体重公斤 / 1000件 |
|
| -20 | 1,17 (.046) |
2,00 (.079) |
3,76 (.148) |
5,99 (.236) |
0,087 | 4,19 (.165) |
6,38 (.251) |
0,148 | 4,52 (.178) |
7,42 (.292) |
0,230 |
| -40 | 2,01 (.079) |
4,00 (.157) |
5,74 (.226) |
7,95 (.313) |
0,128 | 6,10 (.240) |
8,33 (.328) |
0,206 | 6,48 (.255) |
9,37 (.369) |
0,313 |
| -60 | 4,01 (.158) |
6,00 (.236) |
7,72 (.304) |
9,96 (.392) |
0,168 | 8,13 (.320) |
10,34 (.407) |
0,263 | 8,48 (.334) |
11,38 (.448) |
0,395 |
| -80 | 6,01 (.237) |
8,00 (.315) |
9,75 (.384) |
11,99 (.472) |
0,209 | 10,16 (.400) |
12,37 (.487) |
0,321 | 10,52 (.414) |
13,41 (.528) |
0,478 |
| -100 | 8,01 (.315) |
10,00 (.394) |
11,79 (.464) |
14,02 (.552) |
0,249 | 12,19 (.480) |
14,40 (.567) |
0,379 | 12,55 (.494) |
15,44 (.608) |
0,561 |
| -120 | 10,01 (.394) |
12,00 (.472) |
13,82 (.544) |
16,05 (.632) |
0,290 | 14,22 (.560) |
16,43 (.647) |
0,437 | 14,58 (.574) |
17,48 (.688) |
0,644 |
| -140 | 12,01 (.473) |
14,00 (.551) |
15,85 (.624) |
18,08 (.712) |
0,330 | 16,26 (.640) |
18,47 (.727) |
0,494 | 16,61 (.654) |
19,51 (.768) |
0,726 |
| -160 | 14,01 (.552) |
16,00 (.630) |
17,88 (.704) |
20,12 (.792) |
0,371 | 18,29 (.720) |
20,50 (.807) |
0,552 | 18,64 (.734) |
21,54 (.848) |
0,809 |
