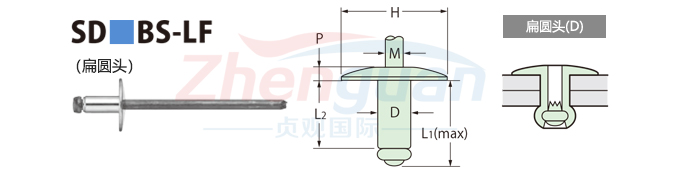

尺寸规格：
| 铆钉直径(mm) | 孔径(mm) | Rivet No.■ | 板厚(mm) | L1(mm) | L2(mm) | H (mm) |
P (mm) |
M (mm) |
参考(N) | |
| 抗剪力 | 抗拉力 | |||||||||
| 3.2＋0.07 −0.11 |
3.3 | 42 | 1.0 - 3.2 | 10.8 | 6.4 | 9.5 ±0.4 | 1.0 ±0.2 | 1.9 | 1270 | 1720 |
| 44 | 3.2 - 6.4 | 13.9 | 9.5 | |||||||
| 4.0＋0.07 −0.11 |
4.1 | 54 | 3.2 - 6.4 | 14.6 | 10.2 | 11.9 ±0.5 | 1.25 ±0.2 | 2.4 | 2060 | 2760 |
| 4.8＋0.07 −0.11 |
4.9 | 64 | 3.2 - 6.4 | 16.2 | 10.8 | 15.9 ±0.6 | 1.9 ±0.2 | 2.9 | 2980 | 4000 |
| 66 | 6.4 - 9.6 | 19.4 | 14 | |||||||
| 68 | 9.6 - 12.8 | 22.6 | 17.2 | |||||||
| 610 | 12.8 - 16.0 | 25.7 | 20.3 | |||||||
| 612 | 16.0 - 19.2 | 28.9 | 23.5 | |||||||
