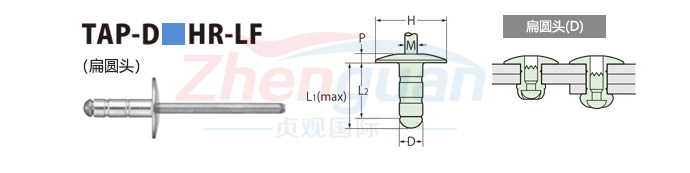

尺寸规格：
| 铆钉直径(mm) | 孔径(mm) | Rivet No.■ | 板厚(mm) | L1(mm) | L2(mm) | H (mm) |
P (mm) |
M (mm) |
参考(N) | |
| 抗剪力 | 抗拉力 | |||||||||
| 3.2 ＋0.07 −0.10 |
3.4 | 43 | 1.0 - 4.8 | 11.2 | 8 | 9.6 ±0.4 | 1.0 ±0.2 | 1.9 | 690 | 1030 |
| 4.0 ＋0.07 −0.10 |
4.2 | 54 | 1.6 - 6.4 | 14 | 10.2 | 12.0 ±0.5 | 1.25 ±0.2 | 2.3 | 1150 | 1680 |
| 56 | 6.4 - 9.6 | 17.8 | 14 | |||||||
| 4.8 ＋0.07 −0.10 |
5 | 64 | 1.6 - 6.4 | 14.6 | 10.8 | 15.9 ±0.6 | 1.9 ±0.2 | 2.9 | 1600 | 2360 |
| 66 | 6.4 - 9.6 | 18.5 | 14.7 | |||||||
| 68 | 6.4 - 12.8 | 22 | 18.2 | |||||||
| 612 | 12.8 - 19.2 | 28.6 | 24.8 | |||||||
