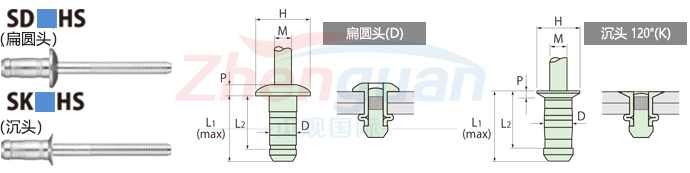

尺寸规格：
| SD ■ HS | ||||||||||
| 铆钉直径(mm) | 孔径(mm) | Rivet No.■ | 板厚(mm) | L1(mm) | L2(mm) | H (mm) |
P (mm) |
M (mm) |
参考(N) | |
| 抗剪力 | 抗拉力 | |||||||||
| 4.8 ＋0.07 −0.05 |
4.9 - 5.2 | 632 | 1.2 - 3.2 | 12.4 | 8.9 | 9.5 ±0.4 | 2.1 ±0.2 | 3 | 4750 | 4850 |
| 648 | 2.8 - 4.8 | 14 | 10.5 | |||||||
| 6.4 ＋0.17 −0.10 |
6.6 - 7.0 | 848 | 2.8 - 4.8 | 15.9 | 11.4 | 13 ±0.5 | 2.8 ±0.2 | 4 | 12000 | 9000 |
| 854 | 3.4 - 5.4 | 16.5 | 12 | |||||||
| 868 | 4.8 - 6.8 | 17.9 | 13.4 | |||||||
| 888 | 6.8 - 8.8 | 19.9 | 15.4 | |||||||
| 8108 | 8.8 - 10.8 | 22.9 | 18.4 | |||||||
| 8128 | 10.8 - 12.8 | 24.9 | 20.4 | |||||||
| SK ■ HS | ||||||||||
| 铆钉直径(mm) | 孔径(mm) | Rivet No.■ | 板厚(mm) | L1(mm) | L2(mm) | H (mm) |
P (mm) |
M (mm) |
参考(N) | |
| 抗剪力 | 抗拉力 | |||||||||
| 4.8 ＋0.07 −0.05 |
4.9 - 5.2 | 648 | 3.2 - 4.8 | 14 | 10.5 | 8.2 ±0.4 | 1.3 ±0.2 | 3 | 4750 | 4850 |
| 664 | 4.8 - 6.4 | 15.6 | 12.1 | |||||||
| 6.4 ＋0.17 −0.10 |
6.6 - 7.0 | 848 | 2.8 - 4.8 | 16.5 | 12 | 10.0 ±0.5 | 1.5 ±0.2 | 4 | 5900 | 7000 |
| 858 | 3.8 - 5.8 | 17.5 | 13 | |||||||
