POP 超高夹紧型型抽芯铆钉SD■UG/AD■UG/SD■UG系列

POP 超高夹紧型型抽芯铆钉SD■HG/AD■HG/SD■HG系列

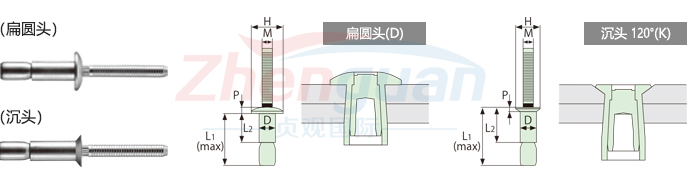

尺寸规格：

铆钉直径(mm)	孔径(mm)	Rivet No.■	板厚(mm)	L(mm)	H(mm)	P1 (mm)	P2 (mm)	M (mm)	参考(N)
									抗剪力	抗拉力	夹紧力
4.8 ＋0.07 −0.05	4.9 〜 5.1	SD-670-UG	1.6 - 7.0	19.1	10.1	9.5 ±0.3	2.1 ±0.15	3max	6500	5330	660
		SD-6110-UG	5.5 - 11.1	22.5	14.1
		SD-6110-UGX	1.6 - 11.1	26.6	14.1
6.4 ＋0.17 −0.05	6.6 〜 7.0	SD-895-UG	2.0 - 9.5	25.8	13.8	13 ±0.4	2.8 ±0.2	4max	11800	10000	1330
		SD-8160-UG	9.0 - 16.0	31.3	20.3
		SD-8160-UGX	2.0 - 16.0	36.3	20.3
4.8 ＋0.07 −0.05	4.9 〜 5.1	SK-685-UG	3.2 - 8.5	20.9	11.9	8.4 ±0.4	1.7 ＋0.1 −0.25	3max	6500	5330	660
		SK-6125-UG	7.5 - 12.5	24.6	16.2
6.4 ＋0.17 −0.05	6.6 〜 7.0	SK-8120-UG	4.0 - 12.0	28.6	16.6	10 ±0.5	2.0 ＋0.1 −0.25	4max	11800	10000	1330
		SK-8185-UG	10.5 - 18.5	34.1	23.1
4.8 ＋0.07 −0.05	4.9 〜 5.1	AD-670-UG	1.6 - 7.0	19.1	10.1	9.5 ±0.3	2.1 ±0.15	3max	3000	2220	220
		AD-6110-UG	5.5 - 11.1	22.5	14.1
		AD-6110-UGX	1.6 - 11.1	26.6	14.1
6.4 ＋0.17 −0.05		AD-895-UG	2.0 - 9.5	25.8	13.8	13 ±0.4	2.8 ±0.2	4max	5780	4000	440
		AD-8160-UG	9.0 - 16.0	31.3	20.3
	6.6 〜 7.0	AD-8160-UGX	2.0 - 16.0	36.3	20.3
4.8 ＋0.07 −0.05	4.9 〜 5.1	AK-685-UG	3.2 - 8.5	20.9	11.9	8.4 ±0.4	1.7 ＋0.1 −0.25	3max	3000	2220	220
		AK-6125-UG	7.5 - 12.5	24.6	16.2
6.4 ＋0.17 −0.05	6.6 〜 7.0	AK-8120-UG	4.0 - 12.0	28.6	16.6	10 ±0.5	2.0 ＋0.1 −0.25	4max	5780	4000	440
		AK-8185-UG	10.5 - 18.5	34.1	23.1
4.8 ＋0.07 −0.05		SSD-670-UG	1.6 - 7.0	19.1	10.1	9.5 ±0.3	2.1 ±0.15	3max	5780	4220	440
	4.9 〜 5.1	SSD-6110-UG	5.5 - 11.1	22.5	14.1
		SSD-6110-UGX	1.6 - 11.1	26.6	14.1
6.4 ＋0.17 −0.05	6.6 〜 7.0	SSD-895-UG	2.0 - 9.5	25.8	13.8	13 ±0.4	2.8 ±0.2	4max	10450	8000	880
		SSD-8160-UG	9.0 - 16.0	31.3	20.3
		SSD-8160-UGX	2.0 - 16.0	36.3	20.3
4.8 ＋0.07 −0.05	4.9 〜 5.1	SSK-685-UG	3.2 - 8.5	20.9	11.9	8.4 ±0.4	1.7 ＋0.1 −0.25	3max	5780	4220	440
		SSK-6125-UG	7.5 - 12.5	24.6	16.2
6.4 ＋0.17 −0.05	6.6 〜 7.0	SSK-8120-UG	4.0 - 12.0	28.6	16.6	10 ±0.5	2.0 ＋0.1 −0.25	4max	10450	8000	880
		SSK-8185-UG	10.5 - 18.5	34.1	23.1
