解密弹性圆柱销知识点

　　弹性圆柱销又称弹簧销，是一种无头中空的柱形体，轴向开槽，两头端部有倒角，用于零件之间的定位、连接、固定等;需具备良好的弹性及抗剪切力，这类销的外径比装配孔径稍大一点。

　　弹性圆柱销分类：

　　弹性圆柱销按照材料的厚度及倒角的宽度分类可分为，①轻型弹性圆柱销和②重型弹性圆柱销，重型弹簧销材料的厚度与倒角的宽度都比轻型的大;

　　带齿弹性圆柱销：与普通弹性圆柱销外形相似，区别在于其轴向开槽处为交错的波浪齿形状;以及卷制弹性圆柱销。

　　弹性圆柱销安装及检验规范：

　　1>安装前对所用弹性销进行外观校验，表面不允许有裂缝、浮锈、氧化皮 及影响使用的条痕和毛刺;禁止装配前敲击销端头部，使销变形：

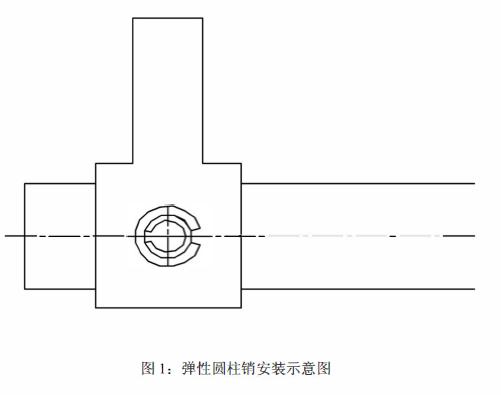

　　2>对图纸要求的，严格按图纸加工销孔，配钻孔时销孔尺寸控制见附表1;安装单弹性销时，槽口的方向应与轴的转动方向成90° 敲入，装双弹性销时，两弹性销的槽口成180°角，且与轴的转动方向成90° ，安装时，应先将外销敲入约2/3后，再装内销，一并敲入销孔后，使两端的外露部分大致相等， 如图1

　　3>将弹性销安装完毕后，应在敲击端涂黑漆防锈：
